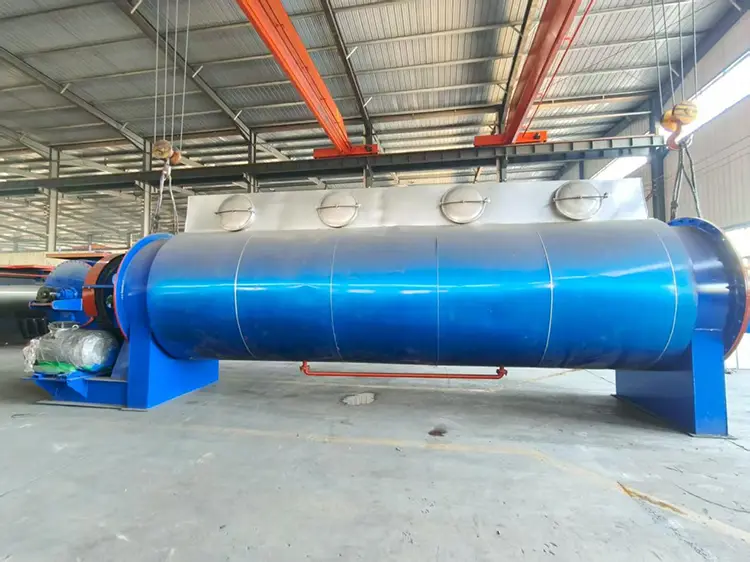

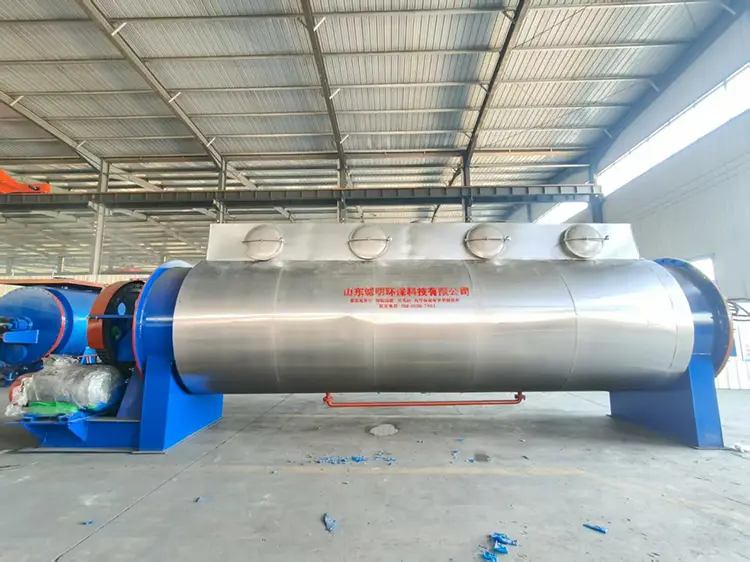

Ротационная дисковая сушилка с змеевиковым нагревом

Принцип работы

Дисковая сушилка со спиральным нагревом представляет собой высокоэффективное сушильное оборудование непрерывного действия кондуктивного типа. Он передает тепло материалу через теплообменную стенку. Некоторое количество пара поступает в кольцевое пространство между внешней оболочкой и внутренней стенкой цилиндра, нагревая материал через внутреннюю стенку. Конденсат выводится через нижнее сливное отверстие. Другая часть пара поступает на главный вал и змеевики, нагревая их, а конденсат отводится через дренажный поворотный патрубок. Когда вал вращается, крыльчатки и катушки работают вместе, тщательно перемешивая и нагревая материал, максимизируя контакт между материалом и валом и катушками. Вторичный пар выводится из верхней паровой камеры внешнего корпуса через воздуховод с принудительной тягой. Внутри воздуховода поддерживается небольшой вакуум, чтобы предотвратить выход отработанного пара и поглощение чрезмерного холодного воздуха. Съемная пластина, установленная на главном валу и расположенная между нагревательными змеевиками, не только продвигает материал вперед, но и действует как самоочищающееся устройство, удаляя покрытия с вала и стенок цилиндра, чтобы поддерживать отличную теплопередачу.

Параметры оборудования

Преимущества оборудования

1. В дисковой сушилке со спиральным нагревом используется внешняя рубашка и змеевик/паровой короб главного вала для циркуляции пара, что увеличивает площадь нагреваемой поверхности. Такая конструкция и принцип работы обеспечивают высокую тепловую эффективность, низкое энергопотребление, простоту эксплуатации и благоприятную рабочую среду.

2. Устройство для снятия материала, установленное на главном валу, расположенном между нагревательными змеевиками, не только продвигает материал вперед, но и обеспечивает свойства самоочистки. Мобильная система обогрева обеспечивает полный контакт с проводником.

3. Вытяжной колпак и трубопроводы изготовлены из нержавеющей стали, что повышает устойчивость к коррозии и продлевает срок службы.

4. Автоматическая система перекачки воды возвращает конденсат пара в котел, что снижает потребление энергии и экономит воду.

Наши сильные стороны: Shandong Chengming последовательно придерживается высоких стандартов и строгого управления качеством на протяжении всего своего производства и операций. Мы предлагаем индивидуальный дизайн продукции, а наше послепродажное обслуживание включает установку, ввод в эксплуатацию, обучение и техническое обслуживание.

Примеры проектов: Наше оборудование использовалось в России, Южной Корее, Казахстане, Вьетнаме, Индонезии и других странах.

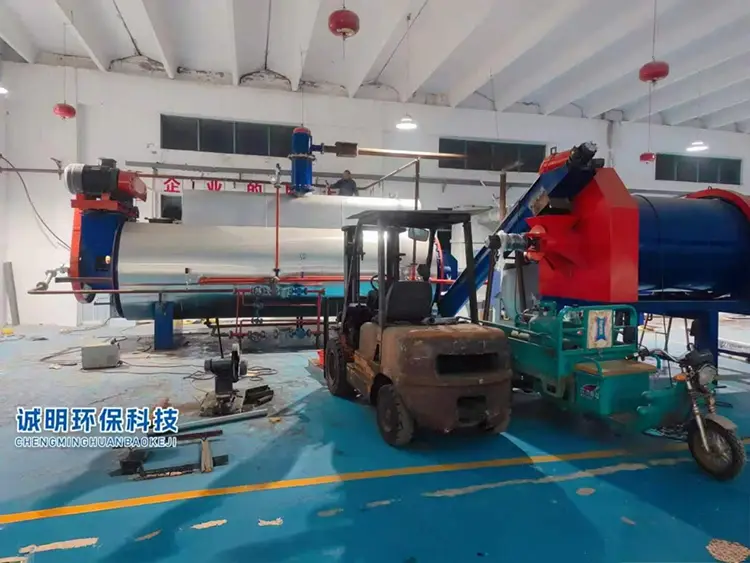

Фотографии на месте

Сертификат
